Na usina solar instalada no sítio ou na fazenda, a necessidade de para-raios é decidida por uma análise de risco feita para aquela propriedade, e a proteção contra surtos tem de constar do projeto, com os dispositivos identificados. O produtor rural exige do integrador três documentos: a análise de risco assinada por profissional habilitado, o projeto dos dispositivos de proteção contra surtos e a descrição de como o aterramento da usina se liga ao da sede, do galpão ou da casa de bombas. Com esses registros, o proprietário tem o que apresentar a quem fizer a manutenção e a quem pedir comprovação de que o assunto foi avaliado.

A pergunta é comum em propriedades de São José dos Campos, do Vale do Paraíba e do Litoral Norte, onde a usina de solo passou a alimentar ordenha, irrigação, câmara fria e agroindústria. O texto trata do que cabe ao proprietário e ao gestor da propriedade cobrar na contratação e guardar depois. O dimensionamento fica no projeto de quem executa.

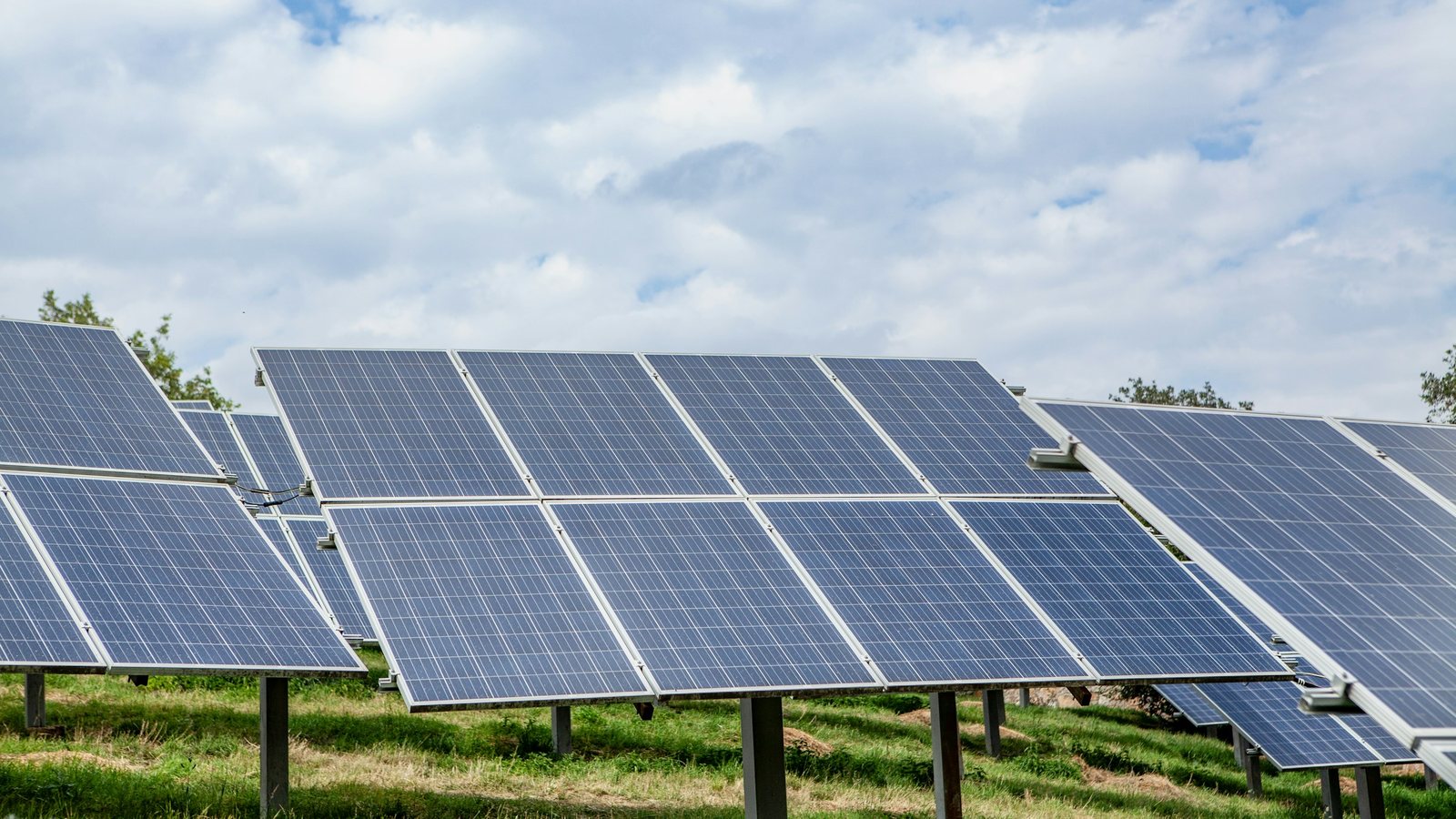

Exposição da usina instalada em campo aberto

A análise de risco prevista na NBR 5419-2 leva em conta o lugar em que a estrutura está. Uma instalação isolada, sem construções ou árvores mais altas ao redor, pesa mais na conta do que outra cercada por vizinhos altos, e a que fica no alto de um morro pesa mais ainda. A usina de solo costuma ocupar esse tipo de terreno, aberto e sem sombra.

A mesma norma considera as linhas que chegam à instalação. Linhas em ambiente rural contam mais do que em ambiente urbano, e o comprimento delas entra na avaliação. Na fazenda, os cabos correm longas distâncias entre os módulos, o inversor, o padrão de entrada da concessionária e as cargas espalhadas pela propriedade. Cada trecho é um caminho por onde um surto, que é uma elevação brusca e muito breve de tensão, alcança o equipamento.

O que a análise de risco leva em conta

A NBR 5419-2, na edição de 2026, é a parte da norma que decide se uma estrutura precisa de proteção e de qual tipo. Um dos dados de entrada é a densidade de descargas atmosféricas do município, que passou a vir tabelada no Anexo F da norma, de caráter normativo e fonte única. Mapa próprio ou consulta a site de monitoramento deixou de valer como referência. No Vale do Paraíba, São José dos Campos, Jacareí, Caçapava, Taubaté, Guaratinguetá e Lorena aparecem na tabela com o mesmo valor, e municípios de serra, como São Luiz do Paraitinga e Campos do Jordão, com valores um pouco menores.

Para o produtor, isso se traduz em duas conferências simples no documento que recebe: o estudo cita o município da propriedade e informa de onde tirou a densidade de descargas. A norma avalia o risco à vida das pessoas e também a frequência com que os equipamentos tendem a sofrer dano por surto, comparada a um limite tolerável. A avaliação do prejuízo econômico ficou como parte opcional da norma. Quem depende da usina para manter a produção pode pedir que ela seja incluída no estudo.

Surtos, DPS e aterramento em linguagem de gestor

A NBR 5419-4 trata da proteção dos sistemas elétricos e eletrônicos contra surtos. Ela deixa claro um ponto que costuma gerar confusão: ligar as partes metálicas da instalação ao aterramento evita centelhamento perigoso, mas essa medida sozinha não protege a eletrônica. Inversor, controlador de irrigação, painel de ordenha e sistema de monitoramento dependem dos dispositivos de proteção contra surtos, os DPS, instalados nos pontos certos.

A edição de 2026 tornou normativa a coordenação entre os DPS, no Anexo C. Os dispositivos colocados junto aos módulos, no inversor e no quadro que recebe a energia precisam trabalhar em conjunto, e essa coordenação tem de estar documentada. A NBR 5419-1 passou a citar os sistemas fotovoltaicos entre os assuntos que o projeto de proteção considera e a referenciar a norma específica de DPS para o lado de corrente contínua, que é o trecho entre os módulos e o inversor.

O aterramento merece uma pergunta direta ao integrador. Quando a usina fica afastada da sede ou do galpão, cada construção tende a ter o seu aterramento, e os cabos que ligam uma à outra passam a conduzir parte da corrente de uma descarga se nada for feito. A norma pede que o projeto trate essa interligação, e o gestor da propriedade pode exigir que o documento diga como isso foi resolvido.

Documentos a exigir do integrador

A proposta e o projeto da usina precisam responder, por escrito, aos pontos abaixo:

• quem fez a análise de risco, com nome e registro profissional, e qual foi a conclusão sobre a necessidade de SPDA, o sistema de proteção contra descargas atmosféricas;
• o município considerado e a fonte da densidade de descargas usada no estudo;
• onde ficam os DPS, no lado dos módulos e no lado da energia que chega às cargas, e como foi tratada a coordenação entre eles;
• como o aterramento da usina se interliga ao das demais construções da propriedade;
• se a sede, o galpão ou o silo já têm SPDA, e o que muda neles com a entrada da usina;
• a ART do projeto e da execução, e a documentação do sistema como ele foi efetivamente construído.

A habilitação de quem assina também se confere. O artigo sobre quem pode assinar projeto de energia solar mostra o que verificar no registro do profissional. Para silos, armazéns e demais estruturas da propriedade, o assunto está em SPDA no agronegócio.

Inspeção e registros depois da instalação

A proteção contra surtos tem rotina de inspeção própria. A NBR 5419-4 prevê a verificação durante a instalação, antes da liberação do sistema, em caráter periódico, depois de qualquer alteração e depois de suspeita de descarga. A inspeção reúne conferência da documentação, exame visual e ensaios, e um dos itens do exame visual é a indicação de fim de vida dos DPS. Dispositivo que já atuou e chegou ao fim da vida útil deixa o equipamento desprotegido na tempestade seguinte, assunto do artigo sobre quando trocar o DPS.

Onde há SPDA, o calendário segue a NBR 14037:2024. O Anexo A dessa norma é normativo e traz o atestado de SPDA com renovação a cada ano. Fora do calendário, a inspeção também é necessária em dois casos: depois de suspeita de descarga sobre a estrutura e depois de reforma ou alteração de uso. A instalação de uma usina ao lado de construções que já tinham proteção entra na segunda situação. A manutenção dos módulos e do inversor segue o manual do fabricante e está descrita em manutenção de energia solar: o que exigir.

Como a IC Para Raios atua

A IC Para Raios atende produtores rurais e gestores de agroindústria em São José dos Campos, no Vale do Paraíba e no Litoral Norte. A empresa elabora a análise de risco da propriedade, inspeciona o SPDA existente e avalia os DPS e o aterramento de usinas já instaladas, com relatório e ART de engenheiro eletricista registrado no CREA-SP. O relatório indica o estado da proteção, o que precisa de adequação e em que ordem. O projeto do sistema fotovoltaico continua sob responsabilidade do integrador.
