No agronegócio, as estruturas mais valiosas da operação são também as mais expostas a descargas atmosféricas: silos e secadores no meio do campo aberto, galpões metálicos extensos, chaminés de caldeira, granjas que dependem de energia sem interrupção. Este artigo reúne o que a NBR 5419 estabelece para essas estruturas e o que compõe uma avaliação técnica completa.
Por que as estruturas do agro concentram exposição
O Brasil é o país com maior incidência de raios do mundo, segundo o INPE. E a geometria do agronegócio amplifica o quadro: as edificações rurais e agroindustriais são, quase sempre, os pontos mais altos num raio de centenas de metros — um silo de 30 metros cercado de lavoura, um secador ao lado da moega, a chaminé da caldeira, o galpão de máquinas no alto do terreno.
O que está em jogo em cada perfil de estrutura:
- Silos e armazéns — a safra estocada é o ativo; poeira de grão é material combustível, e ambientes com risco de explosão recebem tratamento mais rigoroso na norma.
- Usinas de cana e plantas alimentícias — caldeira, chaminé, moenda e tancagem operam em regime contínuo, com custo de parada elevado.
- Granjas e confinamentos — o plantel depende de ventilação e alimentação elétricas; um surto que atinge o quadro de comando representa perda direta.
- Estruturas rurais em geral — pivôs, casas de bomba, oficinas e alojamentos compartilham a mesma condição: campo aberto e instalação elétrica longa e exposta.
Já tratamos do tema em A importância do SPDA em edificações rurais, no site principal. Aqui, o recorte é técnico: o que a norma exige de cada configuração.

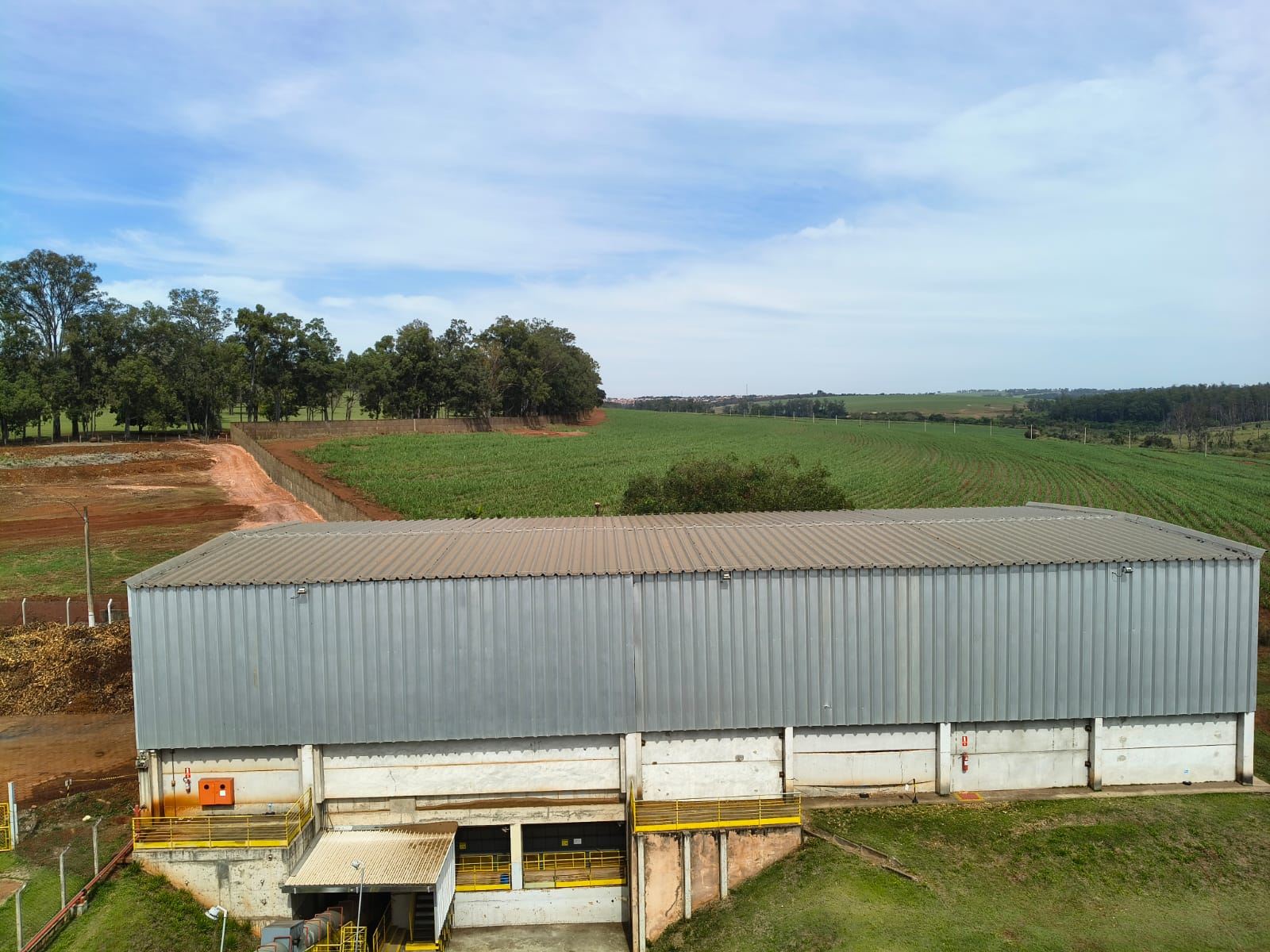

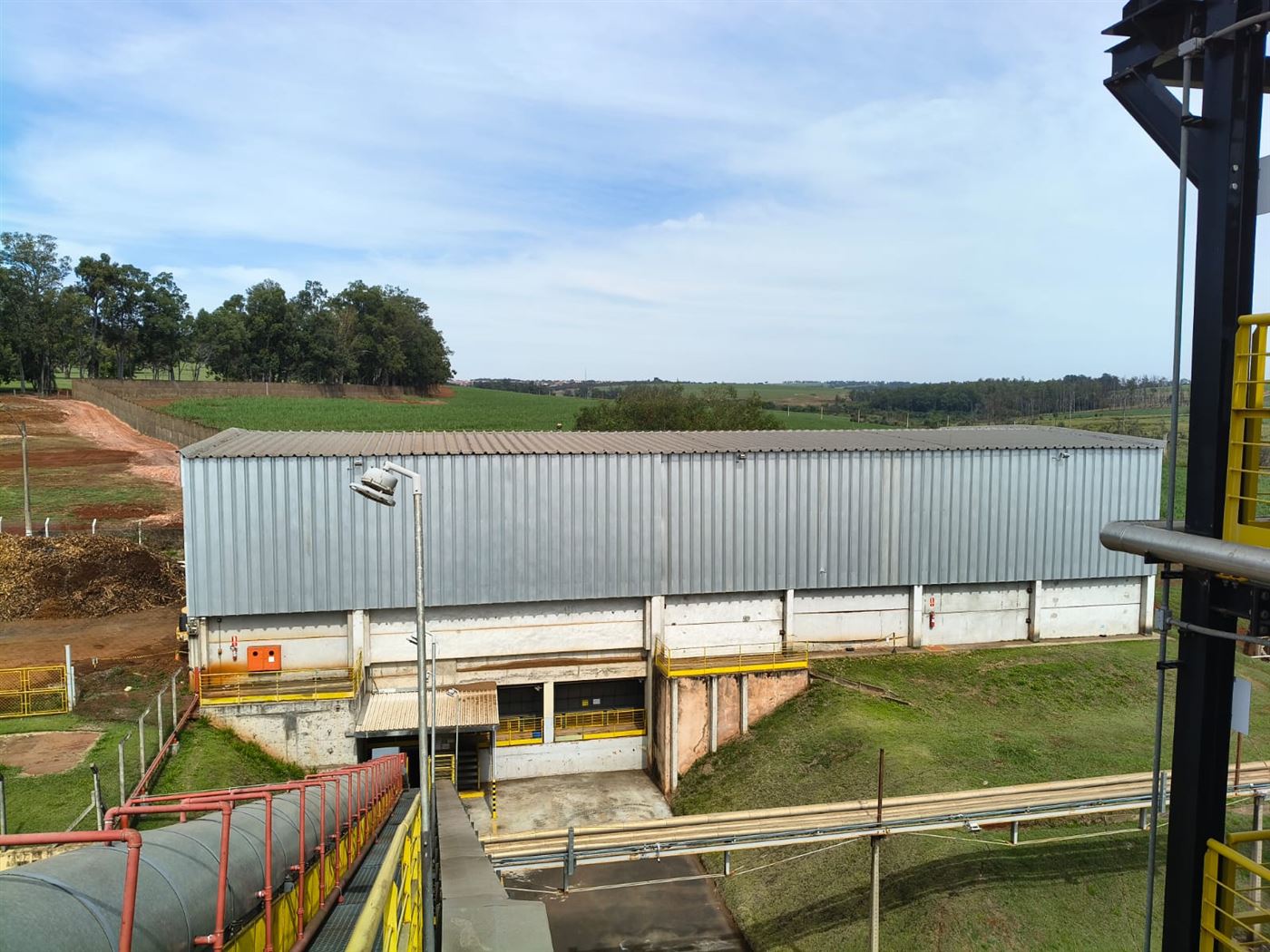

Cobertura metálica como captação natural
É a dúvida mais frequente sobre galpões e silos: a estrutura metálica, por si só, cumpre a função de proteção? A NBR 5419-3 admite o uso de elementos naturais como subsistema de captação — a cobertura metálica pode captar a descarga, e as armaduras de aço dos pilares podem conduzi-la ao solo. A norma condiciona esse aproveitamento a requisitos objetivos: espessura mínima da chapa, continuidade elétrica entre os painéis, ausência de revestimento isolante e conexões verificáveis com o aterramento, tudo avaliado e documentado por profissional habilitado.
Na prática, é uma configuração vantajosa: aproveita a estrutura existente e concentra o investimento nas descidas, na malha de aterramento e nas interligações. A verificação envolve inspeção das conexões e das descidas, ensaio de continuidade elétrica e medição da resistência de aterramento.
Captação dimensionada por estrutura

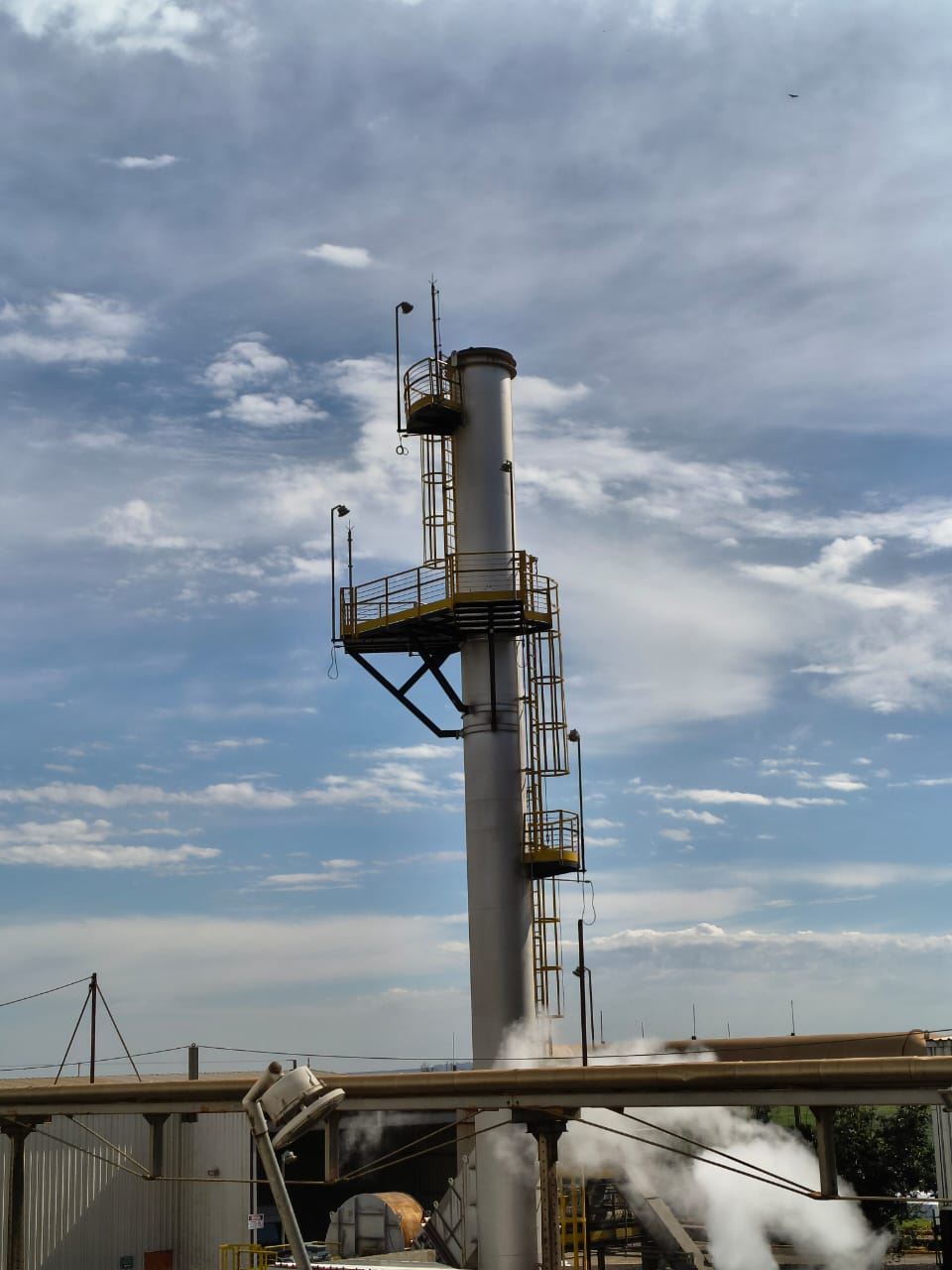

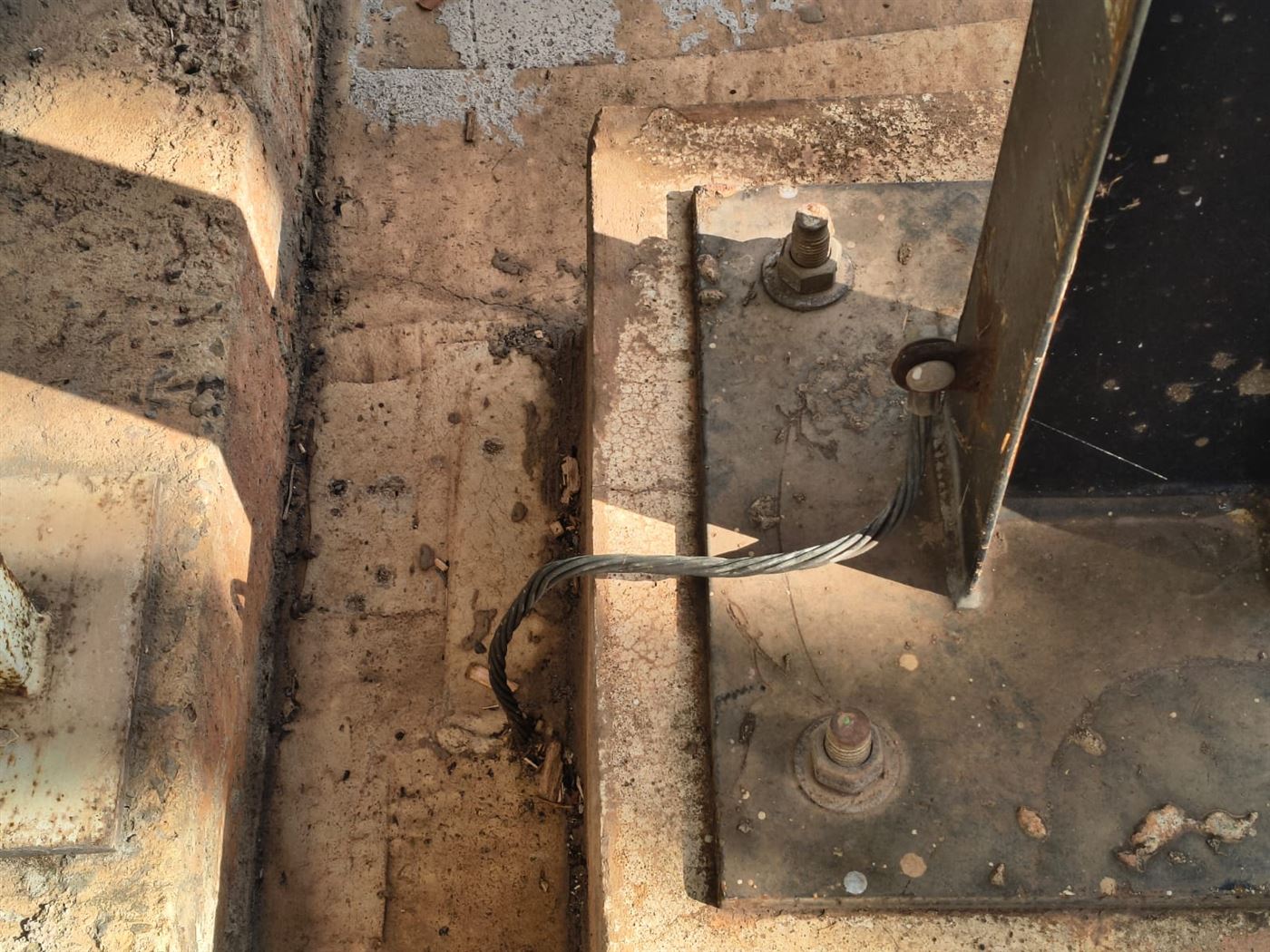

Uma unidade agroindustrial costuma reunir soluções distintas de captação: cobertura metálica como captor natural nas estruturas de armazenagem, captores tipo Franklin sobre mastros nos pontos mais elevados, e equipotencialização de tanques, motobombas e estruturas nas áreas de utilidades. Cada área tem seu nível de proteção definido pela análise de risco da NBR 5419, e as malhas de aterramento são interligadas para formar um sistema único.
Inspeção com a unidade em operação

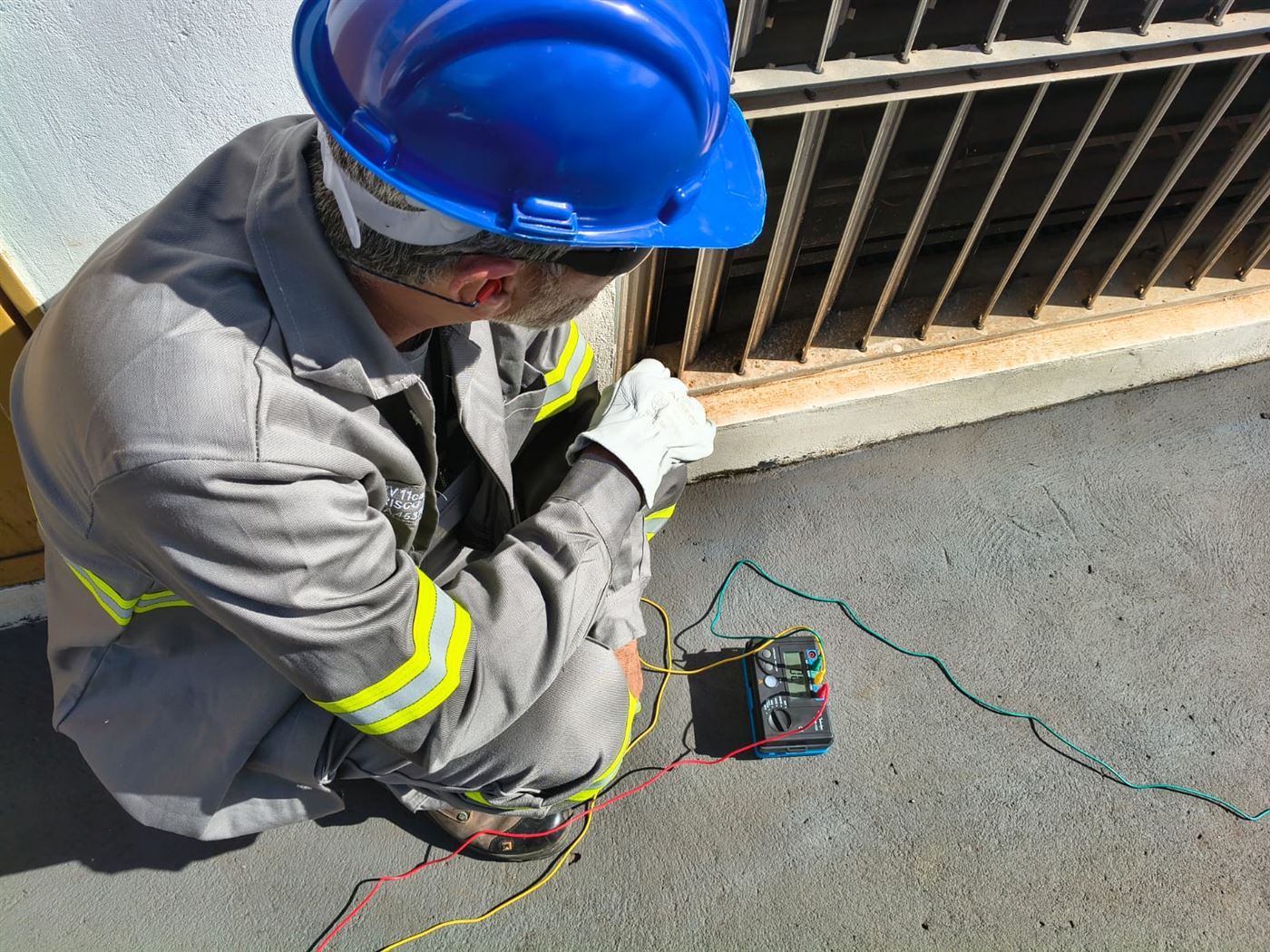

Vistoria e ensaios são executados com a planta em funcionamento, sob os procedimentos de segurança da contratante: integração, Permissão de Trabalho, bloqueio e etiquetagem (LOTO) e DDS diário, com equipe habilitada em NR-10 (Básico e Complementar SEP) e NR-35 para trabalho em pontos elevados. Parada de produção para inspeção de SPDA é exceção.

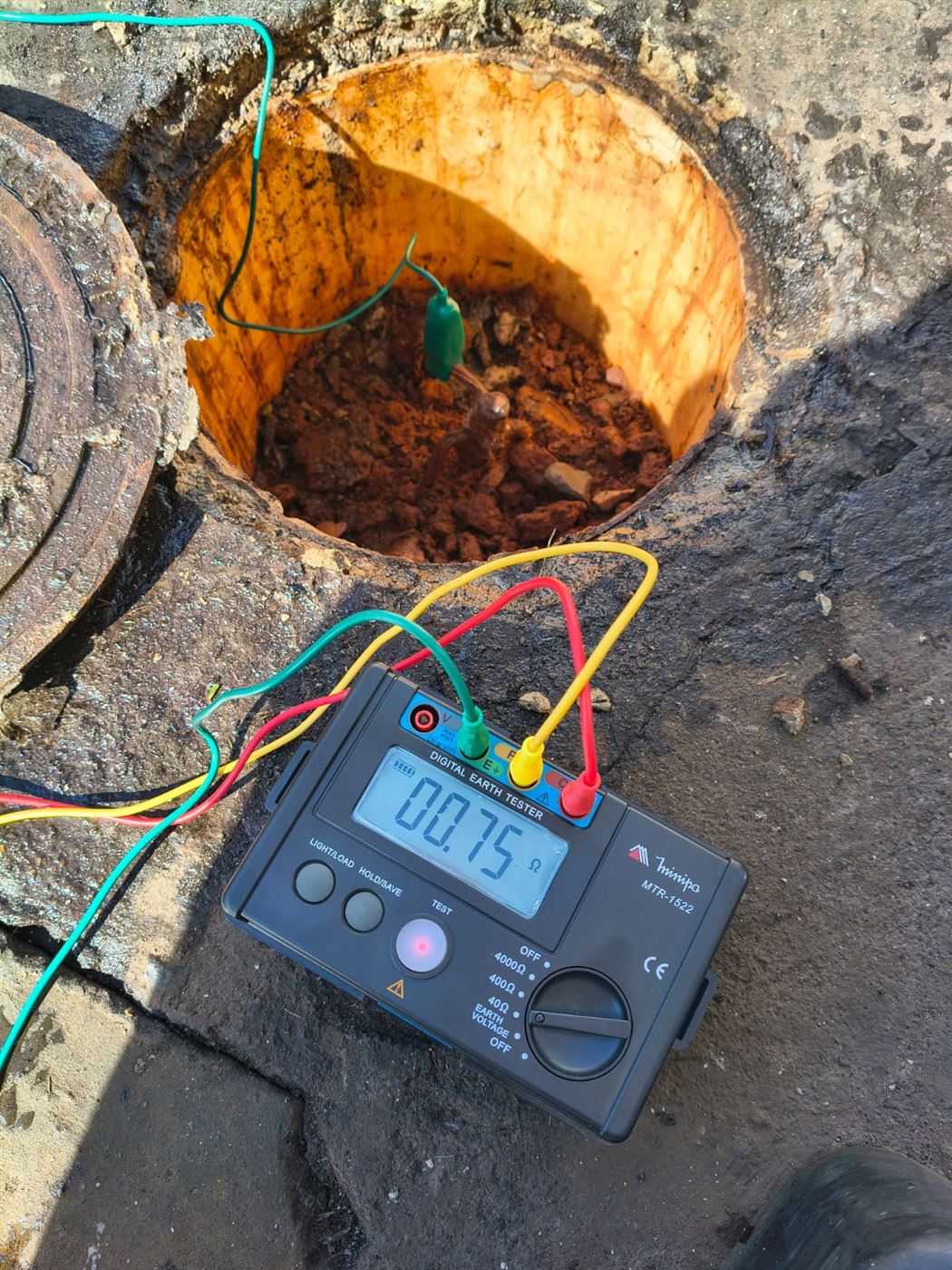

A resistência de aterramento é medida ponto a ponto com terrômetro calibrado, pelo método da queda de potencial, e a continuidade elétrica das conexões é verificada com instrumento de quatro fios, conforme o anexo normativo que a edição 2026 da NBR 5419-3 dedicou ao ensaio. São esses valores, documentados junto à metodologia aplicada, que sustentam a conclusão do laudo.
O que compõe um laudo de SPDA
Para silo, armazém, usina ou granja, o laudo técnico reúne o conjunto de evidências que sustenta a conformidade da unidade perante seguradora, Corpo de Bombeiros e auditorias:
- Relatório técnico detalhado, área por área, com classificação de cada item verificado;
- Resultados das medições com a metodologia aplicada — instrumento, método e critério de referência;
- Relatório fotográfico das áreas, conexões e pontos de medição;
- Croqui da malha de aterramento, referência para as manutenções futuras;
- Lista de não conformidades com plano de ação, quando houver, e recomendações de manutenção preventiva;
- ART registrada no CREA pelo engenheiro responsável.
Já explicamos o que é o laudo de SPDA, quem pode emitir e qual a validade; para plantas industriais, vale também a leitura de Inspeção de SPDA em galpão industrial: o que o Corpo de Bombeiros exige.
Quando inspecionar a estrutura
Como prática de engenharia, recomenda-se verificação anual do sistema, com medições. Três situações pedem atenção adicional:
- Ambientes com poeira combustível (grãos, farelo, bagaço) e áreas com risco de explosão: intervalos menores entre verificações;
- Após descarga atmosférica direta registrada na estrutura: inspeção extraordinária antes da próxima temporada de chuvas;
- Após ampliações — novo silo, secador mais alto, galpão anexo: toda estrutura nova elevada muda a análise de risco do conjunto.
Perguntas frequentes
Silo metálico precisa de para-raios?
A estrutura metálica do silo pode desempenhar a função de captação e descida natural, desde que atenda aos requisitos de espessura e continuidade elétrica da NBR 5419-3, somados ao aterramento, à equipotencialização e à verificação por engenheiro habilitado. A análise de risco da norma define o nível de proteção exigido.
O telhado metálico do galpão já não é proteção suficiente?
A cobertura metálica pode ser aceita como subsistema de captação natural quando espessura, continuidade elétrica entre painéis, descidas e malha de aterramento atendem à NBR 5419. Essa verificação é executada e documentada por engenheiro habilitado, com medições.
A inspeção do SPDA exige parar a produção?
Em geral, não. Com Permissão de Trabalho, procedimentos LOTO e DDS, e equipe habilitada em NR-10 e NR-35, a vistoria e as medições são executadas com a planta em operação, acompanhando o ritmo da unidade.
A seguradora pode exigir o laudo de SPDA da estrutura rural?
Seguradoras costumam solicitar a comprovação de conformidade do SPDA em auditorias de risco, renovações de apólice e sinistros — especialmente em armazéns com safra estocada, usinas e plantas industriais. O laudo com ART registrada no CREA é a evidência técnica aceita.
Engenharia elétrica desde 1994
SPDA para silos, armazéns, usinas e estruturas rurais.
A IC Para Raios atua no agronegócio com:
- Vistoria, medições e laudo com relatório fotográfico e ART registrada no CREA
- Projeto e execução para estruturas novas ou adequação das existentes
- Aterramento e equipotencialização de malhas rurais e industriais
- Atuação com a planta em operação — PT, LOTO, DDS, NR-10 e NR-35
Atendimento em todo o estado de São Paulo.
Imagens do acervo técnico da IC Para Raios.
Conteúdo revisado por Engº Eletr. Ilton S. Coppio, CREA-SP nº 0601520979 — engenheiro eletricista com atribuição plena para SPDA conforme Resolução CONFEA nº 218/73.
Este conteúdo é informativo e não substitui inspeção técnica específica para sua estrutura. Para avaliação do seu caso, entre em contato.
