O aterramento do SPDA é a parte do sistema que ninguém vê e que quase todo laudo antigo resumia a um número: a resistência medida em ohms. A edição 2026 da norma mudou esse ponto de forma direta, e a pergunta que chega até a IC Para Raios hoje costuma vir do síndico que comparou dois relatórios do mesmo prédio e não entendeu por que o mais recente não traz o valor que ele aprendeu a procurar.

Este artigo reúne o que a ABNT NBR 5419-3:2026 exige do subsistema de aterramento e da equipotencialização, como a eficácia passou a ser verificada e quais achados se repetem nas vistorias que conduzimos em São José dos Campos e na região. É a visão geral do tema, e os artigos ancorados em cláusula específica partem daqui.

O que o aterramento faz no SPDA

O subsistema de aterramento recebe a corrente conduzida pelas descidas e a dispersa no solo. Junto com ele trabalha a equipotencialização, que iguala o potencial entre as massas metálicas da edificação durante o evento: estrutura, tubulações, eletrodutos, esquadrias, trilhos de elevador, antenas e a própria instalação elétrica. A separação entre as duas funções é útil no papel, mas em campo elas falham juntas, porque dependem das mesmas conexões.

A cláusula 5.5.1 define o objetivo do eletrodo em termos de geometria, e não de meta numérica: a norma pede a menor resistência compatível com a geometria adotada e com as características do solo. O comportamento do aterramento diante de uma descarga atmosférica, que é um fenômeno de alta frequência, depende muito mais das dimensões e do arranjo dos eletrodos do que do valor de resistência obtido em corrente contínua.

A ordem que a edição 2026 fixou para o eletrodo

A mudança mais visível de projeto está em 5.5.2.1: acabou a divisão entre arranjo A e arranjo B, substituída por uma ordem de preferência entre soluções. Na sequência que a norma estabelece, vem primeiro a armadura da fundação com interligação horizontal; depois a armadura da fundação sem essa interligação; e, por último, o anel fechado, externo à edificação ou interno quando o externo for inviável.

As hastes deixaram de ser a solução padrão e passaram a figurar como eletrodo complementar, usadas quando o comprimento mínimo não é alcançado pelo que já existe. Esse comprimento, o l₁, é lido na Figura 3 em função da resistividade do solo e do nível de proteção, com uma particularidade: nos níveis III e IV o comprimento independe da resistividade. Para solo com resistividade acima de 3 000 Ω·m, a norma dá as extrapolações l₁ = 0,03ρ − 10 no nível I e l₁ = 0,02ρ − 11 no nível II.

Quando falta comprimento, a complementação segue duas fórmulas simples a partir do raio equivalente da fundação: l_r = l₁ − r_e para eletrodo radial e l_v = (l₁ − r_e)/2 para eletrodo vertical. E há duas dispensas expressas: quando o raio equivalente já é maior ou igual ao comprimento exigido, e quando a fundação está interligada e a estrutura tem dez ou mais descidas naturais.

O fim do alvo de 10 ohms

A cláusula 7.1.4 declara que a medição de resistência de aterramento não é necessária para verificar a eficácia do SPDA. Isso encerra, na prática, o hábito de aprovar ou reprovar um sistema pelo valor de 10 Ω, que já não constava como meta na edição anterior e sobrevivia por tradição de mercado. A consequência é direta para quem contrata: relatório cujo único resultado de ensaio é a resistência ao terra ficou desatualizado em relação à norma vigente.

A medição de resistividade do solo continua existindo, mas no lugar certo, que é a fase de projeto. Ela é levantada conforme a NBR 7117-1 e a estratificação resultante integra a documentação técnica exigida em 7.5.3, ao lado das premissas do estudo de risco, dos valores calculados de distância de segurança e das parcelas de corrente dos DPS.

Como a eficácia passou a ser verificada: o ensaio de continuidade

No lugar da resistência, a inspeção cobra continuidade elétrica, com procedimento normativo próprio no Anexo F, que entrou nesta edição. O ensaio tem requisitos de instrumento e de aceitação que não admitem improviso:

• Instrumento de quatro fios, com injeção de corrente de 1 a 5 A e frequência diferente de 60 Hz e de seus múltiplos; corrente contínua é admitida.
• Multímetro comum e terrômetro-alicate ficam proibidos para esse fim, o que retira da lista de evidências válidas boa parte do que ainda se vê anexado em relatórios.
• Limite de 1 Ω na primeira verificação de armaduras, com medições cruzadas entre topo e base da estrutura.
• Limite de 0,2 Ω na verificação comprobatória entre a captação e o barramento de equipotencialização principal, obrigatória na conclusão da instalação.

A primeira verificação pode ser dispensada quando a obra tiver acompanhamento fotográfico documentado das conexões, o que só funciona se o registro for feito enquanto a armadura está exposta. Em prédio já construído no Vale do Paraíba, essa janela passou, e o caminho é o ensaio. Quando há mais de um ponto medido, prevalece o pior resultado, e não a média entre eles.

Equipotencialização: barramentos, seções e o limite dos 20 metros

A equipotencialização se organiza em hierarquia. O barramento de equipotencialização principal é o primeiro nível, e a ele se interligam os barramentos locais distribuídos pela edificação. A norma acrescenta um critério de altura: estrutura com mais de 20 m exige múltiplos barramentos locais ou um anel interno de equipotencialização, porque a distância entre pontos passa a produzir diferença de potencial relevante.

As seções mínimas vêm de duas tabelas. Na ligação entre barramentos e entre barramento e aterramento (Tabela 9), são 16 mm² em cobre, 25 mm² em alumínio e 50 mm² em aço, com aço cobreado admitido em 16 mm². Na ligação das instalações internas ao barramento (Tabela 10), os valores caem para 6 mm² em cobre, 10 mm² em alumínio e 16 mm² em aço. Condutores vivos nunca são ligados diretamente: a interligação se faz por DPS classe I, dimensionado para que a corrente de impulso suportada cubra a parcela esperada no ponto e o nível de proteção fique abaixo da suportabilidade do equipamento protegido.

Para os sistemas eletrônicos internos, a Parte 4 da norma acrescenta a malha de equipotencialização com módulo de até 5 m e trata do roteamento de cabos e da blindagem. É o assunto do artigo sobre medidas de proteção contra surtos; aqui basta registrar que a norma organiza tudo em torno de um mesmo sistema de aterramento, com o barramento principal interligando a malha de referência do prédio e o eletrodo do SPDA.

Tensões de toque e de passo junto às descidas

A Seção 8 trata do risco para quem está próximo a uma descida no momento da descarga. O risco de tensão de toque é considerado tolerável em três situações alternativas: quando existem dez ou mais caminhos naturais de descida interconectados; quando a circulação de pessoas fica limitada a 3 m das descidas; ou quando há camada isolante equivalente a 5 cm de asfalto. Fora dessas condições, a norma pede isolação da descida, barreiras físicas ou sinalização.

Para a tensão de passo, a medida prevista é o eletrodo reticulado complementar com raio de pelo menos 3 m em torno do ponto. Em condomínio, os pontos críticos costumam ser previsíveis: descida que desce pela fachada e termina junto à calçada de acesso, ao playground ou à área de lazer. A conexão de ensaio, a cerca de 1,5 m do solo e abrível somente com ferramenta, precisa continuar acessível para o ciclo seguinte de manutenção do SPDA.

O que a vistoria encontra no aterramento

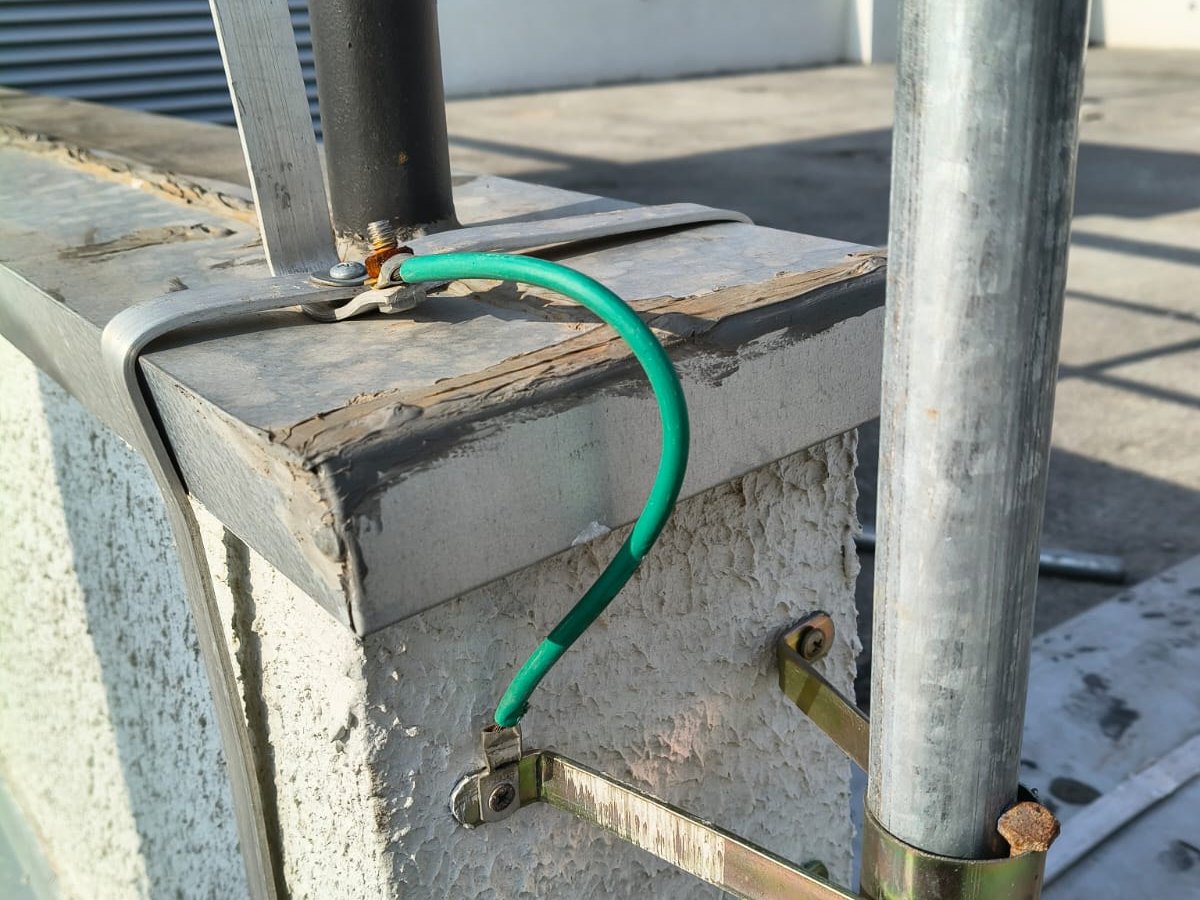

Nas inspeções que conduzimos em São José dos Campos, no Vale do Paraíba e no Litoral Norte, os achados do subsistema de aterramento se repetem com pouca variação. Caixa de inspeção soterrada, tomada por entulho ou com a tampa quebrada, o que impede qualquer ensaio e sozinha já basta para condicionar o laudo. Conexão exotérmica ou conector de compressão corroído no ponto de encontro entre a descida e o eletrodo. Massa metálica sem ligação ao sistema, principalmente equipamento acrescentado depois da obra: casa de máquinas, antena, estrutura de suporte de ar-condicionado, guarda-corpo metálico instalado em reforma de cobertura.

Aparecem também as conexões improvisadas com parafuso de aço em barra de cobre, que formam par galvânico e se degradam mais rápido. No Litoral Norte, a corrosão avança visivelmente mais rápido sobre conectores e hastes galvanizadas, e é um dos casos em que a própria NBR 5419-3:2026 fixa inspeção anual, ao lado das áreas classificadas, das estruturas com risco de explosão, dos ambientes de atmosfera industrial e dos serviços essenciais.

Para a edificação comum, que não se enquadra em nenhuma dessas condições, a anualidade vem de outra norma. A ABNT NBR 14037:2024, no Anexo A, que é normativo, traz na Tabela A.1 a periodicidade da documentação técnica que o condomínio precisa manter, e o atestado do SPDA é de renovação anual, sob incumbência do condomínio. Vale a ressalva que a própria norma faz ao fim da tabela: a periodicidade se ajusta quando a legislação local for mais restritiva.

Na prática, o ciclo do SPDA é anual em qualquer edificação, e a inspeção não espera o calendário em duas situações. Após suspeita de descarga atmosférica sobre a estrutura, a NBR 5419-3:2026 pede inspeção específica, independentemente de quando foi a última. E reforma ou alteração de uso recoloca a estrutura no escopo da norma, o que exige reavaliar o sistema: obra na cobertura, ampliação, casa de máquinas nova ou instalação de equipamento metálico mudam a geometria que sustentou o projeto original.

Por fim, a equipotencialização das instalações internas costuma ser o item com maior distância entre o projeto e o executado. Barramento principal instalado, mas sem a interligação de todas as prumadas metálicas; tubulação de água ou gás substituída em reforma sem refazer a ligação; e o caso mais comum em prédio antigo, que é a inexistência de barramento identificável. O artigo sobre SPDA em prédio antigo descreve como esse levantamento é conduzido quando não há documentação da instalação original.
