Medição de qualidade de energia: oscilação de tensão e equipamentos queimando na empresa

Todos os artigos

Máquinas que desligam sozinhas, inversores e fontes que queimam sem causa aparente e iluminação que pisca são sinais que justificam uma medição de qualidade de energia. A medição registra, por dias seguidos, como a tensão se comporta na entrada e nos quadros da empresa, e é o que permite separar o problema que vem da rede da distribuidora do problema que nasce dentro da própria instalação. Sem esse registro, a troca de peças trata o sintoma, e a reclamação à distribuidora fica sem base.

A pergunta chega à IC Para Raios de gestores de manutenção e de facilities de indústrias, galpões e empresas de São José dos Campos, do Vale do Paraíba e do Litoral Norte, quase sempre depois de uma sequência de paradas que ninguém consegue explicar. Este artigo organiza o que a medição mostra, o que a regulação da ANEEL prevê para o consumidor e o que a empresa deve pedir ao contratar o serviço.

Sintomas que justificam a medição

Nenhum sintoma isolado prova que a energia é a causa, mas alguns se repetem com frequência quando ela é:

• máquinas, compressores ou linhas de produção que param e rearmam sem defeito mecânico encontrado;
• queima repetida de fontes, placas eletrônicas, inversores de frequência ou equipamentos de informática;
• iluminação que pisca ou perde intensidade quando uma carga grande entra em operação;
• falhas concentradas em certos horários do dia, ou em dias de chuva e vento;
• disjuntores que desarmam sem sobrecarga evidente, ou cabos e conexões aquecendo acima do normal.

Quando a fábrica ou o galpão tem histórico de manutenção corretiva nesses equipamentos, esse histórico ajuda o engenheiro a escolher onde instalar o medidor e por quanto tempo.

O que o analisador de energia registra

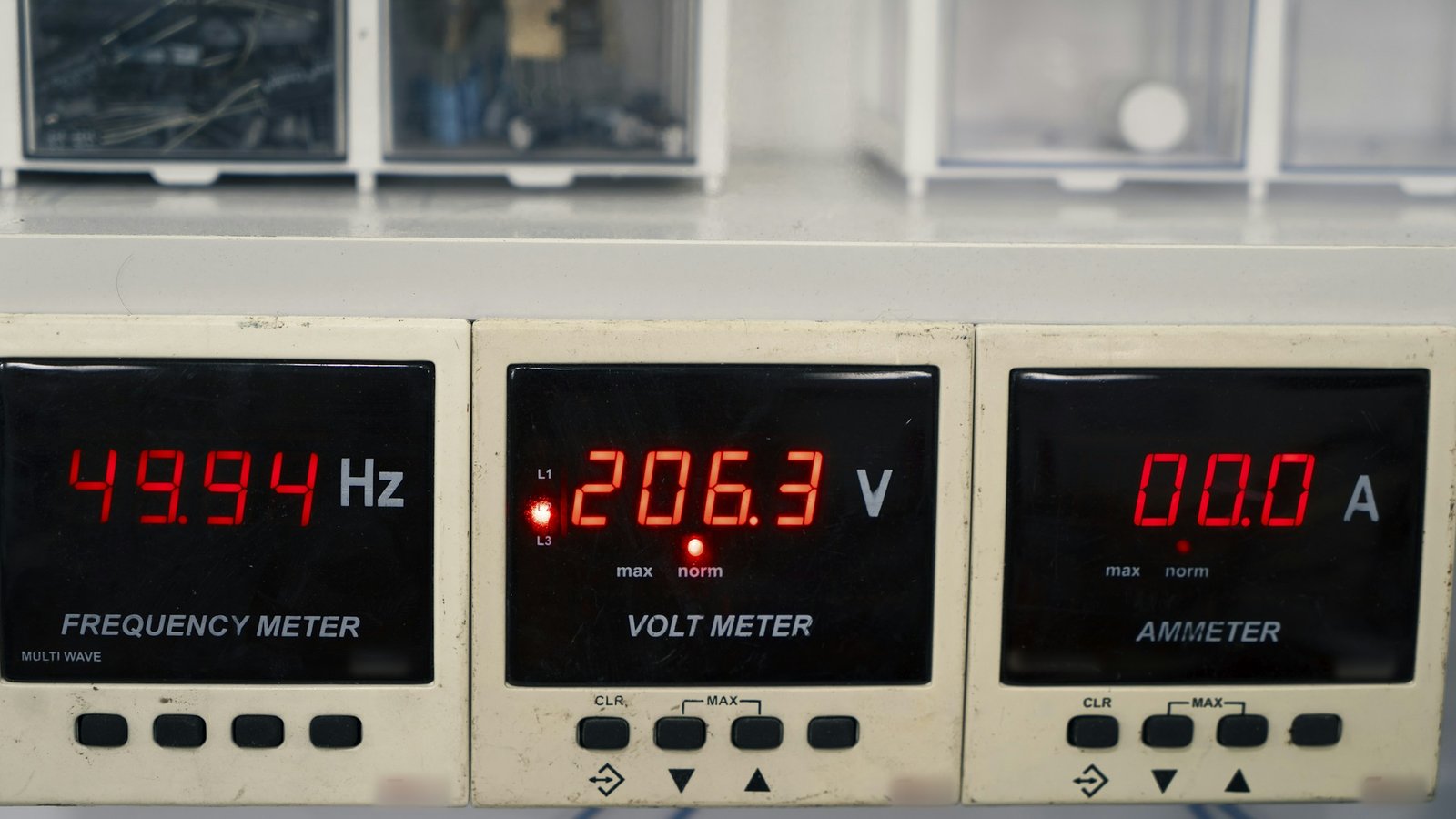

O analisador de energia é um medidor instalado no quadro por profissional habilitado, com a instalação em operação normal, que grava continuamente as grandezas elétricas. Em linguagem de gestão, ele responde a quatro perguntas:

• A tensão fica dentro da faixa? A ANEEL classifica a tensão entregue ao consumidor em três faixas, adequada, precária e crítica, definidas no Módulo 8 do Prodist, o conjunto de procedimentos que regula a distribuição.
• Há quedas ou elevações rápidas? São as variações de tensão de curta duração: afundamentos e picos de segundos ou frações de segundo, que podem desligar equipamentos eletrônicos.
• A tensão oscila de forma repetida? É a flutuação de tensão, percebida como a luz que pisca.
• A forma da energia está deformada ou desigual entre as fases? São as harmônicas, que deformam a onda de tensão, e o desequilíbrio de tensão entre as fases.

Todos esses fenômenos estão listados pela ANEEL entre os indicadores de qualidade do produto, junto com o fator de potência e a variação de frequência. O relatório é que traduz as curvas em conclusão: se houve evento, quando, com que intensidade e se ele coincide com as paradas registradas pela manutenção.

Problema da rede ou problema interno

A principal utilidade da medição para o gestor é dizer de quem é o problema. Quando o medidor fica na entrada de energia e os eventos aparecem ali, com a carga da empresa estável, a origem provável é a rede. Quando a tensão chega boa na entrada e se degrada nos quadros internos, ou quando os eventos coincidem com a partida de um compressor ou de uma máquina da própria empresa, a origem provável é a instalação.

Esse segundo caso é comum em galpões que cresceram por etapas: circuitos compartilhados, conexões com mau contato, cargas eletrônicas acrescentadas sem revisão do quadro. A instalação interna segue a ABNT NBR 5410, a norma de instalações de baixa tensão, que na seção 5.4 trata da proteção contra sobretensões e perturbações eletromagnéticas, incluindo os dispositivos de proteção contra surtos, os DPS. Quando o dano vem de surto em dia de tempestade, o artigo sobre equipamento queimado após tempestade trata da proteção em estágios e do pedido de ressarcimento.

O que a ANEEL prevê para o consumidor

A página da ANEEL sobre qualidade do fornecimento, atualizada em abril de 2026, descreve o que o consumidor pode pedir à distribuidora:

• medição por reclamação: a tensão em regime permanente é medida de forma temporária a partir da reclamação do consumidor, com leituras a cada 10 minutos por no mínimo 7 dias;
• indicadores e compensação: a medição apura o percentual do tempo em que a unidade ficou na faixa precária e na faixa crítica, com limites de 3% e 0,5%. Acima deles, a distribuidora compensa o consumidor com desconto na fatura até comprovar que regularizou a tensão;
• unidades em média tensão: para a empresa atendida acima de 2,3 kV, o Módulo 8 obriga a distribuidora a avaliar reclamações sobre harmônicas, desequilíbrio, flutuação e variações de curta duração. Ela deve procurar ocorrências na rede, avaliar a instalação interna e, se for o caso, medir os fenômenos por 30 dias;
• resposta por escrito: nesses casos, a distribuidora envia em até 30 dias, contados da reclamação ou do fim da medição, um relatório com a análise, a medição quando houver, as alternativas de solução e as ações e prazos dela e do consumidor.

A reclamação vai primeiro à distribuidora, com o número de protocolo guardado. A medição particular feita antes não substitui a da distribuidora, mas mostra ao gestor se vale insistir e com quais datas e horários. A leitura dos limites de cada faixa e do procedimento completo deve ser conferida no Módulo 8 do Prodist e com a distribuidora, e a discussão de responsabilidade por prejuízo em cada caso é assunto para a assessoria jurídica da empresa.

O que pedir na proposta e no relatório

A proposta de medição de qualidade de energia deve deixar claros os pontos de medição, o período de registro e o que será entregue. O relatório recebido pela empresa deve conter, no mínimo:

• a identificação dos pontos medidos, com foto e descrição do quadro;
• o período de medição, com datas e horários de início e fim;
• os gráficos de tensão, corrente e eventos, com os eventos relevantes destacados e cruzados com as paradas informadas pela manutenção;
• a conclusão sobre a origem provável, rede ou instalação interna;
• as recomendações em ordem de prioridade e a anotação de responsabilidade técnica do engenheiro.

Quando a suspeita recai sobre conexões e componentes dos quadros, a termografia do quadro elétrico costuma ser o passo seguinte para localizar o ponto exato.

Como a IC Para Raios atua

A IC Para Raios atua em instalações elétricas e SPDA desde 1994, com equipe própria em São José dos Campos. Na medição de qualidade de energia, a empresa instala o analisador nos pontos definidos com a manutenção, acompanha o período de registro e entrega relatório técnico com ART, com a conclusão sobre a origem do problema e as correções recomendadas, que servem de base para a empresa decidir a intervenção interna ou instruir a reclamação à distribuidora.
